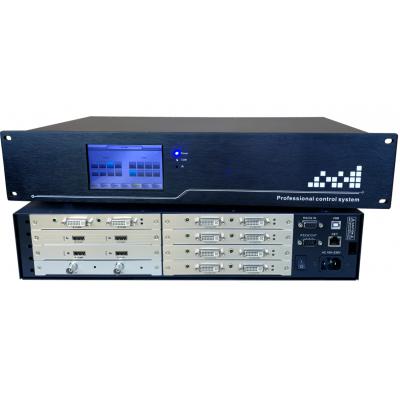

高清混插矩阵主机系列

留言或定制需求

danna@vip.163.com

产品描述

商品特点
★☉插卡式架构：输入信号插卡匀支持：DVI、HDMI、VGA、AV、YPbPr、SDI、网口、光纤于及多功能信号卡；输出信号插卡匀支持：DVI、HDMI、VGA、AV、YPbPr、SDI、网口、光纤于及多功能信号卡，方便配置与扩展；
★☉输入输出支持2通道卡，配置更加丰富，更加适应复杂的使用环境；
★☉支持8通道输入，8通道输出，4个输入卡位，4个输出卡位随意配置；
★☉采用高端32位Cortex-A9 8核ARM架构微处理器，处理速度高达2.23GHz，支持多指令同时处理功能；
★☉主板内置2G前面板触控屏专用FLASH的存储器；
★主机前面板内嵌4.3寸IPS彩色触摸屏，直接使用android;ios;windows编程软件进行编程与工程程序上传，可通过网络或USB上传前面板自定义程序；
★☉全能控制机制：面板按键，红外遥控、2路RS-232\485、1路RJ45网口、1路USB接口；
☉总线交换技术，支持全格式倍线功能，真正不分信号格式交叉切换；
★☉切换过程无闪烁、无黑屏、无蓝屏、无抖动、无裂缝，输出含拼接功能（使用多功能输出卡时）等特点；
★☉支持任意分辨率和任意格式输入到任意分辨率和任意格式输出，完全可以脱离EDID。
☉默认支持从800*600到19200*1200 的30多种不同分辨率，或自定义分辨率功能；
★☉支持拼接功能，投影仪或普通电视机即可实现拼接，支持一键调用极速拼接模式；
★☉强大的EDID管理功能，可设置为EDID广播、EDID指定或自定义EDID功能，多接口输入卡更能自动EDID，完全无需理会；
★☉内置可编程中控模块，内建8路Socket组件，可自由设定TCP/IP或UDP端口，可作服务器端或客户端。可实现远程控制其他设备或扩展RS232、RS485接口；内建中控模块支持多达32个TEDP协议功能模块连接；内建8个独立的Socket服务端，平板控制设备增加到8台；
★☉固件更新功能，当您在现场想矩阵增加功能时，可联系厂家修改，通过厂家的固件实现USB更新；而无需将设备返厂；
☉强大计算机控制软件，多接口支持，支持启动界面自由修改；
★☉自带可调速散热风扇机及温度检测，动态调节散热速度，使设备运行的噪音降到最低；
★☉内置智能AI监测模块，对设备内各种功能模块进行检测。还可监测工作状态、工作温度，具有异常状态实时自动报警功能；
☉内置完善的设备信息管理系统，设备可以统计运行时间、获得相应设备温度，每台设备均配有全球唯一的ID，方便售后工作；

商品规格

产品型号：HDMX-08

1:接口 :可接输入卡数量/输入路数 4张/8路；
可接输出卡数量/输出路数 4张/8路；
2:支持输入插卡类型: MX-2IN;HD-2IN;DV-2IN; HD-2IN 4K;VG-2IN;AV-2IN;SD-2IN;RJ45-2IN;FR-2IN;
3:支持输出插卡类型: MX-2OUT;HD-2OUT;DV-2OUT; HD-2OUT 4K;VG-2OUT;AV-2OUT;SD-2OUT;RJ45-2OUT;FR-2OUT;
4:接口带宽2.25Gbps，全数字（总共6.75Gbps，每种颜色是2.25Gbps）
5:串口输入 :串行控制接口 RS-232，9-针母 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:2= TX，3 = RX，5 = GND;
6:串口输出（与输入并连） :串行控制接口 RS-232，9-针公 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:3= TX，2 = RX，5 = GND;
7:USB B型口，标准工业级连接，控制或升级固件使用，+5V=DC5V , + = DATA+, -=DATA- ,GND = 信号地
8:以太网控制 :RJ-45母接口,以太网控制协议:TCP/IP,以太网控制速率:自适应10M/100M，全双工或半双工
9:电源:100V AC ~ 240V AC，50/60 Hz，国际自适应电源
10:最大功耗（未插卡最大功耗）:47W;
11:产品重量（不包含任何卡）:4.5kg;
12:储存、使用温度:-20℃～ +70℃;
13:储存、使用湿度:10% ～90%;
14:机箱尺寸:2U ;
15:平均故障间隔时间:50,000 小时

16:尺寸（mm）485(L)×237(W)×90.5(H)

产品型号：HDMX-16

1:接口 :可接输入卡数量/输入路数 8张/16路；
可接输出卡数量/输出路数 8张/16路；
2:支持输入插卡类型: MX-2IN;HD-2IN;DV-2IN; HD-2IN 4K;VG-2IN;AV-2IN;SD-2IN;RJ45-2IN;FR-2IN;
3:支持输出插卡类型: MX-2OUT;HD-2OUT;DV-2OUT; HD-2OUT 4K;VG-2OUT;AV-2OUT;SD-2OUT;RJ45-2OUT;FR-2OUT;
4:接口带宽2.25Gbps，全数字（总共6.75Gbps，每种颜色是2.25Gbps）
5:串口输入 :串行控制接口 RS-232，9-针母 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:2= TX，3 = RX，5 = GND;
6:串口输出（与输入并连） :串行控制接口 RS-232，9-针公 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:3= TX，2 = RX，5 = GND;
7:USB B型口，标准工业级连接，控制或升级固件使用，+5V=DC5V , + = DATA+, -=DATA- ,GND = 信号地
8:以太网控制 :RJ-45母接口,以太网控制协议:TCP/IP,以太网控制速率:自适应10M/100M，全双工或半双工
9:电源:100V AC ~ 240V AC，50/60 Hz，国际自适应电源
10:最大功耗（未插卡最大功耗）:113W;
11:产品重量（不包含任何卡）:9.7kg;
12:储存、使用温度:-20℃～ +70℃;
13:储存、使用湿度:10% ～90%;
14:机箱尺寸:4U ;
15:平均故障间隔时间:50,000 小时
16:尺寸（mm）485(L)×270(W)×178(H)
产品型号：HDMX-40

1:接口 :可接输入卡数量/输入路数 20张/40路；
可接输出卡数量/输出路数 20张/40路；
2:支持输入插卡类型: MX-2IN;HD-2IN;DV-2IN; HD-2IN 4K;VG-2IN;AV-2IN;SD-2IN;RJ45-2IN;FR-2IN;
3:支持输出插卡类型: MX-2OUT;HD-2OUT;DV-2OUT; HD-2OUT 4K;VG-2OUT;AV-2OUT;SD-2OUT;RJ45-2OUT;FR-2OUT;
4:接口带宽2.25Gbps，全数字（总共6.75Gbps，每种颜色是2.25Gbps）
5:串口输入 :串行控制接口 RS-232，9-针母 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:2= TX，3 = RX，5 = GND;
6:串口输出（与输入并连） :串行控制接口 RS-232，9-针公 D型接口波特率与协议波特率：9600，数据位：8位，停止位：1，无奇偶校验位 ;串行控制口结构:3= TX，2 = RX，5 = GND;
7:USB B型口，标准工业级连接，控制或升级固件使用，+5V=DC5V , + = DATA+, -=DATA- ,GND = 信号地
8:以太网控制 :RJ-45母接口,以太网控制协议:TCP/IP,以太网控制速率:自适应10M/100M，全双工或半双工
9:电源:100V AC ~ 240V AC，50/60 Hz，国际自适应电源
10:最大功耗（未插卡最大功耗）:280W;
11:产品重量（不包含任何卡）:25kg;
12:储存、使用温度:-20℃～ +70℃;
13:储存、使用湿度:10% ～90%;
14:机箱尺寸:10U ;
15:平均故障间隔时间:50,000 小时
16:尺寸（mm）485(L)×270(W)×448(H)
