产品描述

商品特点

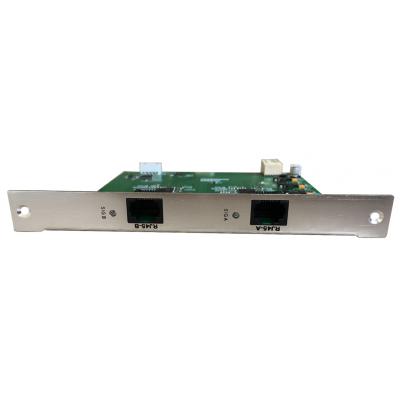

1、单卡支持2路HD CAT6信号输入，采用RJ45接头
2、支持DVI协议，支持HDMI协议，HDCP兼容
3、接口带宽达6.75Gbps，全数字像素带宽225Mhz
4、分辨率支持1920x1200，兼容1080P及以下分辨率
5、可传输视频、音频、网络、控制信号
6、默认使用EDID自动获取技术
7、使用5类线或6类线可以传输100米
8、支持POE、POE PIUS技术
9、HDMI供电技术，远距离传输无需额外供电
10、国际生产规范GB/T2423
11、采用拉丝，贴片，全固态电容的工艺
12、卡片式即插即用的设计

商品规格

产品型号：RJ45-2IN

产品规格：HD CAT6输入卡
使用标准：DVI，HDMI协议，HTTP、TCP/IP，支持HDMI协议
像素带宽：225MHz, 全数字
接口带宽：6.75Gbps,全数字+模拟
支持分辨：1920x1200P@ 60_24bit,1920x1080P@60_36bit,1600x1200@60_24bit
切换延时：5nS(±1nS)
切换速度： 200 ns(最长时间)
信号类型：TCP/IP规范中的所有传输协议
信号接口：标准RJ45母接口
信号强度：T.M.D.S +/- 0.4Vpp
电平信号：T.M.D.S 2.9V/3.3V
EDID技术：默认使用EDID自动获取技术
阻抗：差分100 Ω
输入距离：100米
产品型号：FR-2IN

1、单卡支持2路单芯LC光纤接口输入
2、支持HDMI协议，HDCP兼容
3、接口带宽达6.75Gbps，全数字像素带宽225Mhz
4、分辨率支持1920x1200，兼容1080P及以下分辨率
5、可传输视频、音频、网络、控制信号
6、默认使用EDID自动获取技术
7、最远可以传输80KM,默认传输距离为10KM;
8、支持POE、POE PIUS技术
9、国际生产规范GB/T2423
10、采用拉丝，贴片，全固态电容的工艺
11、卡片式即插即用的设计

技术参数：
1:2路高速单芯LC光纤接口输入（默认配套光纤模块时）；
2:最大功耗：6.5W;
3:重量：0.28KG;
4:光纤类型：Multimode/Single Mode(可选)，
5:波长：Multimode 850nm/Single Mode: 1310 –1620nm(可选)
6:多模光纤规格50/125μm
7:单模光纤规格9/125μm
8:接口带宽2.25Gbps，全数字（总共6.75Gbps，每种颜色是2.25Gbps）
9:位时钟抖动 (Clock Jitter) <0.15 Tbit
10:位上升时间 (Risetime ) <0.3Tbit (20%--80%)
11:位下降时间 (Falltime) <0.3Tbit (20%--80%)
12:建议最大输入距离 OM3多模光纤：小于300米,单模光纤：2~20千米，在1920x1080p@60时
13:最大支持分辨HDPC: 1920x1200P@60_24bit;HDTV：1920x1080P@60_36bit,
